Inom tillverkningsindustrin är precision av största vikt, särskilt när det gäller att producera högkvalitativa ringar. Som leverantör av CNC-ringvalsmaskiner får jag ofta frågan om ringdiametertoleransen för dessa maskiner. Att förstå detta koncept är avgörande för tillverkare som strävar efter att uppfylla strikta kvalitetsstandarder och producera ringar som passar perfekt i deras avsedda tillämpningar.
Vad är ringdiametertolerans?
Ringdiametertolerans avser den tillåtna avvikelsen från den specificerade eller nominella diametern för en ring under tillverkningsprocessen. Det är ett mått på hur mycket den faktiska diametern på en ring kan variera från den önskade diametern samtidigt som den anses vara acceptabel för dess avsedda användning. Toleranser uttrycks som plus eller minus ett visst värde, till exempel ±0,1 mm. Detta innebär att den faktiska diametern på ringen kan vara 0,1 mm större eller 0,1 mm mindre än den nominella diametern.
Faktorer som påverkar ringdiametertoleransen i CNC-ringvalsmaskiner
Maskinprecision
Precisionen hos själva CNC-ringvalsmaskinen är en viktig faktor. Högkvalitativa maskiner är designade med avancerade styrsystem och högprecisionskomponenter. Till exempel kan servomotorerna i en välbyggd CNC-ringvalsmaskin ge exakt och stabil rörelsekontroll. Ledskruvarna och linjära styrningarna är också gjorda med hög precision för att säkerställa smidig och exakt rörelse av rullverktygen. En maskin med bättre mekaniska och elektriska komponenter kan generellt uppnå mindre diametertoleranser.
Materialegenskaper
Egenskaperna hos materialet som valsas spelar också en betydande roll. Olika material har olika flytegenskaper under valsningsprocessen. Till exempel kan mjuka metaller som aluminium deformeras lättare än hårdare metaller som stål. Materialets termiska expansionskoefficient är en annan viktig faktor. Under valsningsprocessen genereras värme och material med höga värmeutvidgningskoefficienter kan expandera och dra ihop sig mer, vilket kan påverka den slutliga ringdiametern. Dessutom kan materialets homogenitet påverka valsningsprocessen. Om materialet har inre defekter eller ojämn sammansättning kan det leda till inkonsekvent deformation och större diametertoleranser.
Processparametrar
Processparametrarna som är inställda för ringvalsningsoperationen är avgörande för att uppnå önskad diametertolerans. Valshastigheten, matningshastigheten och reduktionsförhållandet är några av nyckelparametrarna. En högre rullhastighet kan göra att materialet deformeras snabbare, vilket potentiellt kan leda till större diametervariationer om det inte kontrolleras på rätt sätt. Matningshastigheten avgör hur snabbt materialet matas in i valsningszonen. En olämplig matningshastighet kan resultera i ojämn deformation och påverka ringdiametern. Reduktionsförhållandet, som är förhållandet mellan den initiala tjockleken och den slutliga tjockleken på ringen, måste också väljas noggrant. Ett stort reduktionsförhållande i en enda passage kan orsaka överdriven deformation och öka diametertoleransen.
Typiska ringdiametertoleranser som kan uppnås med CNC-ringvalsmaskiner
Allmänt - Användningsapplikationer
För allmänna applikationer där hög precision inte är det primära kravet, kan CNC-ringvalsmaskiner vanligtvis uppnå diametertoleranser i intervallet ±0,5 mm till ±1 mm. Dessa applikationer kan inkludera vissa strukturella komponenter i maskiner eller bildelar där en viss grad av dimensionsvariation kan tolereras utan att påverka den totala prestandan.
Tillämpningar med hög precision
I högprecisionstillämpningar som flyg, medicinsk utrustning och avancerade fordonskomponenter krävs mycket mindre diametertoleranser. Med avancerade CNC-ringvalsmaskiner och optimerade processparametrar är det möjligt att uppnå diametertoleranser så små som ±0,05 mm eller ännu mindre. Till exempel inom flygindustrin måste ringar som används i jetmotorer ha extremt exakta diametrar för att säkerställa korrekt passform och funktion.
Hur våra CNC-ringvalsmaskiner utmärker sig för att uppnå små diametertoleranser
Som leverantör av CNC-ringvalsmaskiner vidtar vi flera åtgärder för att säkerställa att våra maskiner kan uppnå små diametertoleranser.
Avancerade styrsystem
Våra maskiner är utrustade med toppmoderna CNC-styrsystem. Dessa system kan exakt styra rullningsverktygens rörelse, rullarnas hastighet och matningshastigheten. Styrsystemen använder avancerade algoritmer för att kompensera för eventuella fel under rullningsprocessen. Till exempel kan de justera rullhastigheten och matningshastigheten i realtid baserat på feedback från sensorer för att säkerställa att ringdiametern förblir inom det specificerade toleransområdet.
Komponenter av hög kvalitet
Vi använder endast mekaniska och elektriska komponenter av hög kvalitet i våra maskiner. Servomotorerna vi använder är från välkända tillverkare och har högt vridmoment och låg tröghet, vilket möjliggör exakt och snabb rörelsekontroll. De linjära styrningarna och ledarskruvarna är gjorda av högkvalitativa material och är precisionsbearbetade för att säkerställa jämna och exakta rörelser. Detta högkvalitativa komponentval hjälper till att minimera mekaniska fel och uppnå bättre diametertoleranser.
Skräddarsydda processlösningar
Vi förstår att olika kunder har olika krav på ringdiametertoleranser. Därför erbjuder vi skräddarsydda processlösningar. Vårt team av erfarna ingenjörer kommer att arbeta nära kunderna för att analysera deras specifika behov, inklusive material, ringstorlek och erforderlig tolerans. Baserat på denna analys kommer vi att utveckla en uppsättning optimerade processparametrar och rullningsstrategier för att uppnå önskad diametertolerans.
Olika typer av CNC-ringvalsmaskiner och deras diametertoleransförmåga

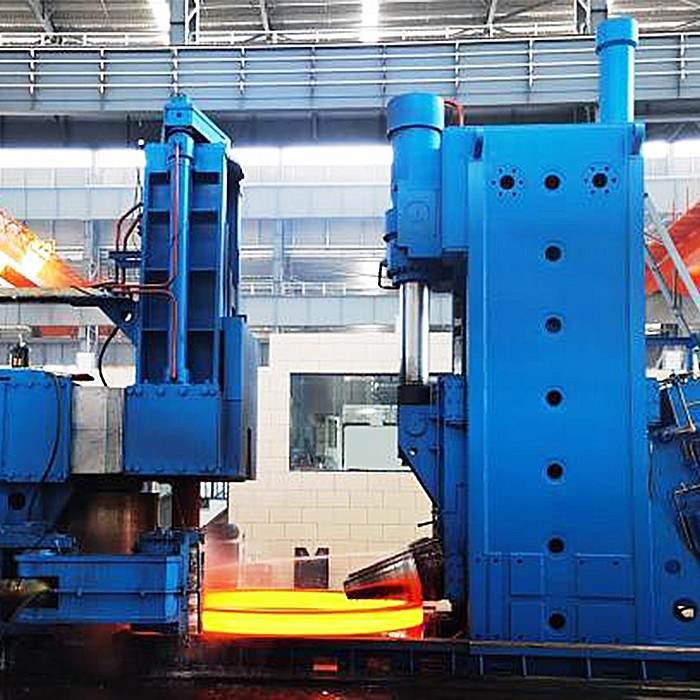

Ring rullande horisontell maskin
Den horisontella ringvalsmaskinen är lämplig för ett brett utbud av ringstorlekar och material. Den har en relativt enkel struktur och är lätt att använda. När det gäller diametertolerans kan den uppnå bra resultat för medelstora ringar. För allmänna applikationer kan den typiskt uppnå diametertoleranser i intervallet ±0,3 mm till ±0,8 mm. Med korrekt processoptimering och högprecisionskomponenter kan den till och med uppnå mindre toleranser för specifika applikationer.
Vertikal ringrullningsmaskin
Den vertikala ringvalsmaskinen används ofta för större ringar eller när en mer kompakt maskinlayout krävs. Den har bättre stabilitet under rullningsprocessen, speciellt för tunga rullningsoperationer. För ringar med stor diameter kan den uppnå diametertoleranser i intervallet ±0,5 mm till ±1,5 mm. Men med avancerade styrsystem och exakt komponentdesign kan den också användas för att tillverka ringar med mindre toleranser för högprecisionstillämpningar.
CNC axiell ringrullningsmaskin
CNC axialringvalsmaskinen är designad för mer komplexa ringformer och kan uppnå högprecisionsvalsning. Det kan kontrollera den axiella och radiella deformationen av ringen mer exakt. För tillämpningar med hög precision kan den uppnå diametertoleranser så små som ±0,02 mm till ±0,05 mm. Detta gör den idealisk för att tillverka ringar som används i avancerade industrier som flyg- och medicintekniska produkter.
Vikten av att uppnå små ringdiametertoleranser
Kvalitet och prestanda
Liten diametertolerans säkerställer att ringarna passar exakt in i deras passande komponenter. I mekaniska system kan en väl passande ring minska vibrationer, buller och slitage. Till exempel, i en växellåda, kan en ring med en exakt diameter säkerställa smidig ingrepp mellan växlarna, vilket förbättrar växellådans totala effektivitet och livslängd.
Kostnad - Effektivitet
Även om det kan krävas mer avancerade maskiner och optimerade processer för att uppnå mindre diametertoleranser, kan det faktiskt vara kostnadseffektivt i det långa loppet. Ringar med mindre toleranser har färre rejekt, vilket minskar slöseri med material och produktionstid. Dessutom kan de förbättra den övergripande kvaliteten på slutprodukten, vilket kan leda till färre garantianspråk och högre kundnöjdhet.
Kontakta oss för dina ringrullningsbehov
Om du är på marknaden för en CNC-ringvalsmaskin och behöver uppnå specifika ringdiametertoleranser, är vi här för att hjälpa dig. Vårt team av experter kan ge dig detaljerad information om våra maskiner, inklusive deras kapacitet, processlösningar och pris. Vi kan också erbjuda installation på plats, utbildning och service efter försäljning för att säkerställa att du kan använda våra maskiner till sin fulla potential. Oavsett om du är en småskalig tillverkare eller ett storskaligt industriföretag har vi rätt lösning för dig. Kontakta oss gärna för att starta en diskussion om dina krav på ringrullning.
Referenser
- Smith, J. (2018). Precisionstillverkning av ringar: En omfattande guide. Manufacturing Technology Press.
- Johnson, R. (2020). Materialdeformation i ringvalsningsprocesser. Journal of Materials Science and Engineering, 35(2), 123 - 135.
- Brown, A. (2019). Avancerade styrsystem för CNC-ringvalsmaskiner. Industrial Automation Journal, 22(3), 45 - 56.
